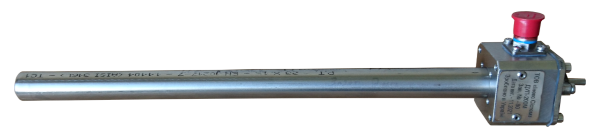

Датчик покажчика положення ДУП-200М

Датчик покажчика положення ДУП-200М призначений для визначення зміщень штоків гідравлічних амортизаторів при їх випробуваннях на стенді та експлуатації на обладнанні АЕС.

Датчик являє собою систему нерухомих первинної та вторинної котушок залитих компаундом, усередині яких переміщається сердечник. Котушки захищені магнітним екраном та поміщені в корпус. Вторинна котушка поділена на дві секції, з'єднані послідовно-зустрічно. При положенні сердечника всередині діапазону переміщення сигнали секцій вторинної котушки взаємно компенсуються і сигнал на виході дорівнює нулю. При зміщенні сердечника від середини діапазону рівність сигналів секцій вторинної котушки порушується і на виході з'являється пропорційний сигнал величині переміщення.

Технічні характеристики:

1. Діапазон переміщення сердечника датчика дорівнює 200мм;
2. Живлення первинної котушки здійснюється синусоїдальним струмом з частотою 50-60 Гц та амплітудою 0,125А;
3. При переміщенні осердя на 200 мм вихідний сигнал змінюється у межах від -10мГ до +10мГ;
4. Відхилення вихідного сигналу вбирається у ± 0,3 мГ;
5. Електричний опір ізоляції ланцюгів датчика щонайменше 20МОм;
6. Нелінійність перетворення не перевищує ±1%;
7. Ступінь захищеності датчика від проникнення води та твердих предметів за ГОСТ 14254-96 для оболонок електричних частин - IP65

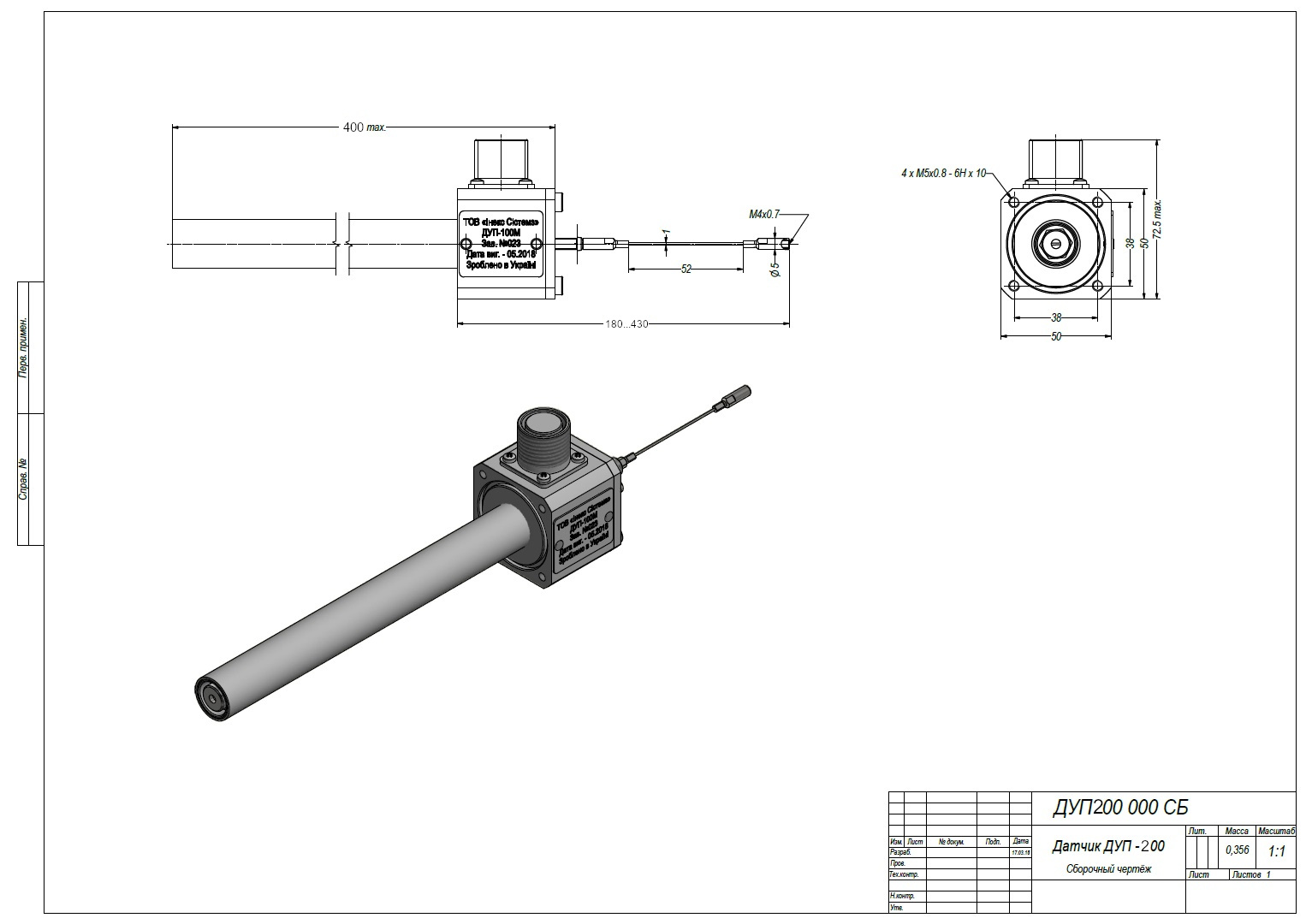

Габаритні розміри датчика

Електрична схема датчика
